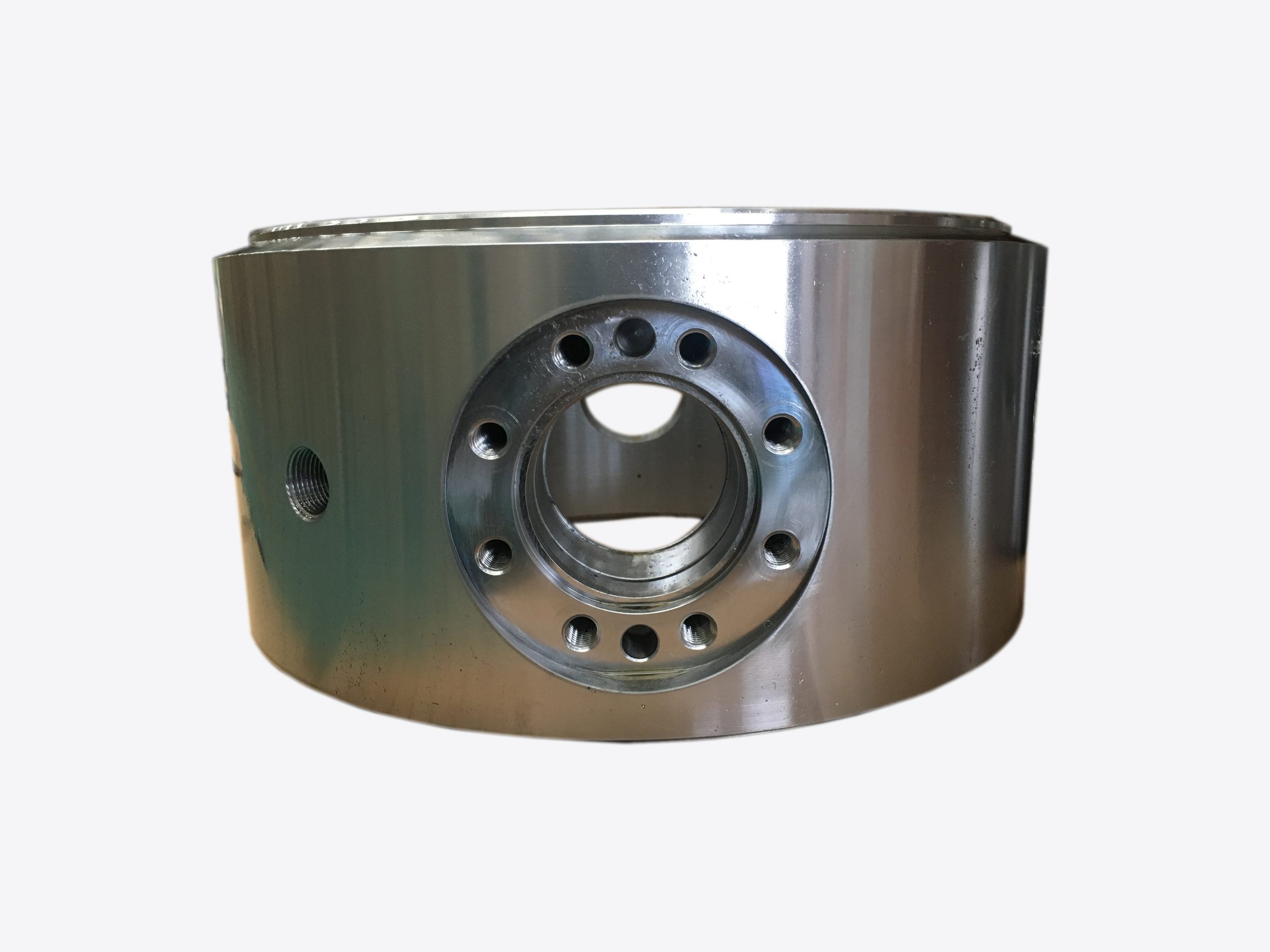

Inconel 600 阀体

阀门阀体与阀盖的种类、规格及样式详解

一、阀体 / 阀盖的材料种类及特性

二、阀体结构类型及样式

（一）按结构形式分类

1. 整体式阀体
   • 特点：阀体与阀盖为一体铸造，密封性好，无连接处泄漏风险，但维修不便。
   • 样式：常用于小型阀门（DN≤50），如球阀、截止阀的一体式阀体。
2. 分体式阀体
   • 特点：阀体与阀盖分开制造，通过螺栓、焊接或螺纹连接，便于维修更换内部部件。
   • 子类型：
     • 法兰连接阀体：通过法兰螺栓连接阀盖，应用最广泛（如 DN15-DN2000 闸阀）。
     • 对夹式阀体：无法兰，靠两侧法兰夹紧固定（如蝶阀），结构紧凑，重量轻。
     • 焊接式阀体：阀体与阀盖直接焊接（如高压锻钢阀门），密封性极佳，适用于 PN≥160MPa。

（二）按通道形式分类

（三）特殊阀体设计

• 锻钢阀体：通过锻造工艺成型，强度高于铸钢（如 A105 锻钢抗拉强度≥485MPa），适用于高压（PN≥100）小口径阀门（DN≤150）。
• 全焊接阀体：阀体与阀盖无螺栓连接，整体焊接（如埋地燃气阀门），防泄漏等级达 API 6D 要求，适用于易燃易爆介质。

三、阀盖类型及连接样式

（一）按连接方式分类

1. 螺栓连接阀盖（Bolted Bonnet）
   • 结构：通过螺栓组固定阀盖，便于拆卸维修，应用最普遍（如闸阀、截止阀）。
   • 密封形式：金属缠绕垫片 + 螺栓预紧，耐压等级 PN16-PN250。
2. 焊接阀盖（Welded Bonnet）
   • 类型：
     • 承插焊（SW）：适用于 DN≤80，如高压截止阀；
     • 对焊（BW）：适用于 DN≥100，如高温高压电站阀门。
   • 特点：无泄漏点，耐压可达 PN420，但维修需切割更换。
3. 螺纹阀盖（Threaded Bonnet）
   • 结构：阀盖与阀体通过螺纹连接（如 NPT 螺纹），密封靠聚四氟乙烯生料带或金属垫片。
   • 适用场景：小口径（DN≤50）、低压（PN≤10）阀门，如仪表阀、取样阀。

（二）特殊功能阀盖

• 波纹管密封阀盖：内置金属波纹管，防止介质外漏（如有毒气体阀门），密封等级达 ISO 15848-1 零泄漏标准。
• 延长阀盖（Extended Bonnet）：阀盖加长设计，隔离低温介质与外界（如液氮阀门），避免阀杆结霜，延长长度通常为 150-300mm。

四、规格体系与标准参数

（一）公称通径（DN）与英寸（in）

（二）压力等级标准对比

（三）温度等级范围

• 低温阀：-196℃（液氮）~-46℃，阀体需用 304L、LCB（低温铸钢）；
• 常温阀：-46℃~121℃，常用铸铁、WCB；
• 高温阀：121℃~650℃，需用 WC9、Inconel 合金，阀盖需散热筋设计。

五、选型关键因素与案例

1. 介质特性优先：
   • 例：输送 98% 硫酸，需选 316L 不锈钢阀体 + 螺栓连接阀盖（带 PTFE 垫片），避免铸铁被腐蚀；
   • 例：高压蒸汽（10MPa，540℃），需用 A182 F91 锻钢阀体 + 焊接阀盖，防止螺栓高温松弛泄漏。
2. 重量与安装限制：
   • 高层建筑给排水，DN300 阀门若选铸铁阀体（重约 200kg），比铸钢（350kg）更易吊装，且成本低 30%；
   • 海上平台阀门需选铝合金阀体（如 5083 铝合金，密度 2.6g/cm³），重量比钢质轻 60%，满足船舶载重限制。
3. 维修便利性：
   • 化工管道阀门建议用螺栓连接阀盖，当内部密封面磨损时，无需拆卸管道即可开盖维修，比焊接阀盖节省 50% 检修时间。

六、总结：从结构到功能的精准匹配

• 材料决定耐温、耐压、耐蚀的基本性能；
• 结构形式（如法兰 / 焊接、直通 / 角式）影响流体阻力与安装空间；
• 规格参数（DN、PN）需与管道系统严格匹配。


  例如，LNG 低温管道需选用 LC3 低温铸钢阀体（-196℃冲击功≥47J）+ 延长阀盖（长度 200mm），同时采用全焊接结构避免低温泄漏，而普通自来水管道用灰铸铁阀体 + 螺栓阀盖即可满足需求。通过上述分类与参数对比，可实现阀门部件的高效选型。
